اتصالات لوله موجب میشوند تا لوله ها در قسمت های مختلف به یکدیگر متصل شوند. در مسیر لوله کشی ممکن است لوله نیاز به برش داشته باشد و نیاز باشد تا مسیر آنها با زانو تغییر کند. در این صورت باید از اتصالات برای پیوند دو سر لوله ها به یکدیگر بهره برد. حال باید انتخاب کرد که چه اتصالی برای لوله کشی مناسب است؟ اتصالات کوپلی یا پرسی؟ در ادامه با کلیپ موجود از بازرگانی کشیشی همراه باشید تا شما را در انتخاب بهترین کمک نماید.

اتصالات کوپلی یا پرسی

اتصالات کوپلی از اجزای تشکیل میشود. این اجزا عبارتند از: مهره ماسوره، بدنه اتصالات، حلقه . این اجزا در کنار یکدیگر برای آب بندی استفاده میشوند. برای بست دادن این اتصالات به یکدیگر از ابزار معمولی که در بازار وجود دارند، همچون، آچار استفاده میشود و به همین جهت در صورت تعویض و خرابی خود افراد نیز می توانند اقدام به تعویض و یا اصلاح کنند و نیاز نیست حتما متخصصین وارد عمل شوند. البته اگر مشکل سطحی باشد و افراد از تخصص اندک برای وصل اتصالات برخوردار باشند.

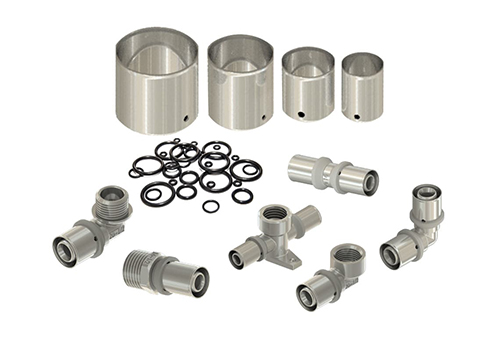

اتصالات پرسی از سه قسمت تشکیل میشوند که عبارتند از: بدنه، اورینگ و حلقه استیل. اتصالات پرسی برای آب بندی پرس میشوند و باید پرس با دستگاه مخصوص پرس لوله انجام شود و از همین جهت لوله کشی با این روش باید زیر نظر متخصص انجام شود و رفع مشکلات بعدی نیز نیازمند به این است که مجدد توسط دستگاه پرس اتصالات به لوله ها و یا به اتصالات دیگر وصل شوند.

در اتصالات پرسی در صورت نصب نادرست اتصال و یا مشکلات دیگر که موجب غیرقابل بودن اتصال هستند، باید لوله از همان قسمت اتصالات برش بخورد و اتصالات استفاده شده دیگر قابل جداسازی و استفاده مجدد نیستند و نیاز است اتصالات جدید نصب شود.

و این نکته در اتصالات کوپلی کاملا برعکس است و در صورت بروز خطا، میتوان به راحتی اتصال را باز کرده و در جای دیگر از آن بهره برد. اما هر کدام از اتصالات کوپلی یا پرسی مزایای منحصر به خود را دارند و باید بررسی کرد که کدام یک بهتر هستند و نمیتوان قاطعانه نظری مبنی بر برتری یکی بر دیگری داد.

انواع اتصالات کوپلی و کاربردهای آن‌ها

اتصالات کوپلی یکی از انواع مختلف اتصالات هستند که از نظر نوع اتصالی که ایجاد می‌کنند تفاوت‌هایی را با اتصالات پرسی دارند. این اتصالات از سه بخش مختلف تشکیل شده‌اند که شامل بدنه، اورینگ و حلقه‌ی برنجی است. طراحی این بخش‌ها طوری انجام شده است که لوله‌ها به صورت کامل آب‌بندی شوند.

برای نصب و استفاده از اتصالات کوپلی نیاز به دستگاه خاصی ندارید و می‌توانید با استفاده از آچار یا سایر ابزارهای معمولی، لوله‌ها را به هم وصل کنید. همچنین، در صورت نیاز به تغییر یا تعمیر لوله‌کشی، می‌توانید به راحتی اتصالات را باز و بسته کنید و در جای دیگر استفاده کنید.

اتصالات کوپلی در سایز‌ها و شکل‌های مختلف تولید می‌شوند و برای لوله‌کشی‌های گرمایش، سرمایش، آبرسانی، گازرسانی، فشار قوی و ضعیف مناسب هستند. برخی از انواع رایج این اتصالات عبارتند از:

اتصال مستقیم:  برای وصل دو لوله به هم به کار می‌روند.

اتصال زانو:  برای تغییر جهت لوله به زاویه ۹۰ درجه به کار می‌روند.

اتصال تبدیل : برای تغییر قطر لوله به سایز بزرگتر یا کوچکتر به کار می‌روند.

اتصال تقسيم كننده:  برای شعبه دادن لوله به دو یا چند لوله جدید به کار می‌روند.

مزایا و معایب اتصالات کوپلی نسبت به روش‌های دیگر

اتصالات کوپلی در مقایسه با روش‌های دیگر مانند جوشکاری، پچینگ، پرس فیتینگ و غیره، مزایا و معایب خود را دارند. برخی از مزایای استفاده از اتصالات کوپلی عبارتند از:

سادگي نصب : نصب و استفاده از اتصالات کوپلی بسیار آسان و سریع است و نیاز به دستگاه خاص یا مهارت فنی ندارد.

قابليت بازيافت:  اتصالات کوپلی قابل جداسازی و استفاده مجدد هستند و این باعث صرفه‌جویی در هزینه و منابع می‌شود.

مقاومت بالا : اتصالات کوپلی از جنس برنج یا استنلس استیل هستند و دارای مقاومت بالایی در برابر فشار، دما، خوردگی، ضربه و رسوب هستند.

آب‌بندي عالي:  اتصالات کوپلی با استفاده از اورینگ‌های کاوچوکی یا تفلونی، لوله‌ها را به طور کامل آب‌بندی می‌کنند و از نشت آب جلوگیری می‌کنند.

برخی از معایب استفاده از اتصالات کوپلی عبارتند از:

قيمت بالا:  قیمت خرید اتصالات کوپلی نسبت به روش‌های دیگر بالاتر است و این ممکن است برای بودجه‌های محدود مشکل‌ساز باشد.

حجم زياد : اتصالات کوپلی به دلیل داشتن بخش‌های مختلف، حجم زیادی را به خود اختصاص می‌دهند و این ممکن است در فضای محدود لوله‌کشی باعث شلوغ شدن شود.

انعطاف پذيري كم:  اتصالات کوپلی به دلیل طراحی ثابت خود، قابل تغییر یا تنظیم نیستند و برای هر سایز یا شکل لوله، نوع خاصی از آن‌ها لازم است.

اتصالات کوپلی بهتر است یا پرسی

در اجرای سیستم‌های لوله‌کشی، انتخاب نوع اتصال یکی از مهم‌ترین تصمیماتی است که می‌تواند بر کیفیت، دوام و هزینه‌ی نهایی پروژه تأثیرگذار باشد. در این میان، دو روش متداول یعنی اتصالات کوپلی و اتصالات پرسی بیش از دیگر گزینه‌ها مورد توجه قرار گرفته‌اند. اما سوالی که ذهن بسیاری از مجریان، پیمانکاران و حتی مصرف‌کنندگان خانگی را درگیر می‌کند، این است که اتصالات کوپلی بهتر است یا پرسی؟

برای پاسخ به این سوال، ابتدا باید با تفاوت اتصالات کوپلی و پرسی آشنا شویم. اتصالات کوپلی با استفاده از مهره و رزوه، به‌صورت مکانیکی بر روی لوله‌ها بسته می‌شوند. این نوع اتصالات قابلیت باز و بسته شدن دارند، به همین دلیل در محیط‌هایی که امکان نیاز به تعمیر، تغییر یا گسترش مسیر لوله‌کشی وجود دارد، بسیار کاربردی هستند. به طور مثال، در پروژه‌های کوچک یا در لوله‌کشی‌هایی که به‌راحتی در دسترس هستند، استفاده از اتصالات کوپلی به دلیل نصب ساده و انعطاف‌پذیری بالا بسیار منطقی است.

در مقابل، اتصالات پرسی لوله با کمک دستگاه‌های پرس مخصوص، اتصال دائمی و فشرده‌ای بین لوله و اتصال ایجاد می‌کنند. این روش باعث می‌شود احتمال نشتی به حداقل برسد و اتصال از نظر استحکام، در برابر فشار و حرارت مقاوم‌تر باشد. اتصالات پرسی به‌ویژه در لوله‌کشی‌های توکار، سیستم‌های گرمایشی و پروژه‌های بزرگ ساختمانی بسیار محبوب هستند؛ چرا که سرعت اجرا بالاست، نیاز به نیروی انسانی ماهر کمتر است و پس از نصب، عملاً نیازی به بازرسی یا سرویس مجدد ندارند.

حال اگر بخواهیم اتصالات کوپلی یا پرسی را از نظر اقتصادی مقایسه کنیم، باید توجه داشت که هزینه‌ی اولیه اتصالات کوپلی معمولاً بیشتر از اتصالات پرسی است، اما برای پروژه‌های کوچک که نیاز به خرید دستگاه پرس ندارند، ممکن است به‌صرفه‌تر باشند. در عوض، در پروژه‌های بزرگ و گسترده، اتصالات پرسی به دلیل سرعت نصب بالا و کاهش خطای انسانی، هزینه‌های جانبی را کاهش می‌دهند و در نهایت گزینه‌ای مقرون‌به‌صرفه‌تر محسوب می‌شوند.

در جمع‌بندی می‌توان گفت انتخاب بین کوپلی یا پرسی به عوامل مختلفی مانند نوع لوله، شرایط محل نصب، دسترسی به ابزار، میزان بودجه و نوع پروژه بستگی دارد. اگر به‌دنبال اتصال سریع، مطمئن و دائم هستید، اتصالات پرسی گزینه‌ی مناسب‌تری خواهد بود. اما اگر انعطاف‌پذیری، امکان باز و بسته شدن و تعمیرپذیری برایتان اهمیت دارد، اتصالات کوپلی را در اولویت قرار دهید.

نحوه‌ي طراحي و ساخت اتصالات کوپلي با استفاده از نرم‌افزارهای مختلف

برای طراحي و ساخت اتصالات کوپلي با استفاده از نرم‌افزارهای مختلف، مراحل زیر را می‌توان دنبال کرد:

انتخاب نرم‌افزار مناسب:  بسته به نوع و سطح پروژه، می‌توان از نرم‌افزارهای مختلف مانند AutoCAD، SolidWorks، Inventor، CATIA و غیره استفاده کرد. هر یک از این نرم‌افزارها دارای قابلیت‌ها و محدودیت‌های خود هستند و باید با توجه به نیاز و تخصص خود، یکی را انتخاب کرد.

طراحي بخش‌های مختلف: با استفاده از قابليت‌های نرم‌افزار، بخش‌های مختلف اتصال کوپلی را طراحی می‌کنیم. این بخش‌ها عبارتند از: بدنه، اورینگ و حلقه‌ی برنجی. برای طراحی بدنه، ابتدا شکل خارجی آن را با استفاده از ابزارهای مانند خط، دایره، قطع نمایی و غیره رسم می‌کنیم. سپس با استفاده از ابزارهای مانند Extrude، Revolve، Loft و غیره، حجم به آن می‌دهیم. همچنین با استفاده از ابزارهای مانند Fillet، Chamfer، Shell و غیره، جزئیات و تغییرات لازم را روی بدنه اعمال می‌کنیم. برای طراحی اورینگ، یک دایره با قطر مناسب را رسم می‌کنیم و سپس با استفاده از Extrude، آن را به یک حلقه با ضخامت مناسب تبدیل می‌کنیم. برای طراحی حلقه‌ی برنجی، یک دایره با قطر مناسب را رسم می‌کنیم و سپس با استفاده از Revolve، آن را به یک حلقه با شکل مناسب تبدیل می‌کنیم. برای تأكید بر نحوه‌ي وصل شدن بخش‌ ها به هم، مي توانيم يك نقشه ي جانبي يا عرضي از اتصال كوپلي را نيز رسم كنيم و نشان دهيم كه چگونه لوله ها درون بدنه قرار مي گيرند و چگونه حلقه ي برنجي و اورينگ باعث آب بندي مي شوند.
